Мембранные клапаны

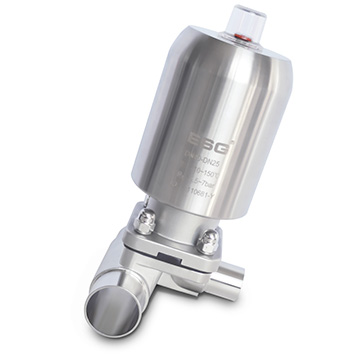

Серия А10
Мембранные Т-клапаны с пневматическим приводом
• DN15 - DN50
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp по стандарту DIN, ASME BPE
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Пневматический привод (нормально закрытый или нормально открытый)
• Пневматический привод из нержавеющей
стали 304 (CF8)
• Комплектация: датчики положения, позиционер, пилотный клапан, ограничитель хода
Серия А53
Мембранные Т-клапаны с мембранным клапаном для отбора проб
• DN15 - DN50
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp по стандарту DIN, ASME BPE
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Ручной привод, пневматический привод (нормально закрытый или нормально открытый)
• Пневматический привод из нержавеющей
стали 304 (CF8)
• Комплектация: датчики положения, позиционер, пилотный клапан, ограничитель хода
Серия А54
Мембранные U-клапаны с мембранным клапаном для отбора проб
• DN15 - DN50
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp по стандарту DIN, ASME BPE
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Ручной привод, пневматический привод (нормально закрытый или нормально открытый)
• Пневматический привод из нержавеющей
стали 304 (CF8)
• Комплектация: датчики положения, позиционер, пилотный клапан, ограничитель хода
Серия А42
Мембранные U-клапаны с пневматическим приводом
• DN15 - DN50
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp по стандарту DIN, ASME BPE
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Пневматический привод (нормально закрытый или нормально открытый)
• Пневматический привод из нержавеющей
стали 304 (CF8)
• Комплектация: датчики положения, позиционер, пилотный клапан, ограничитель хода

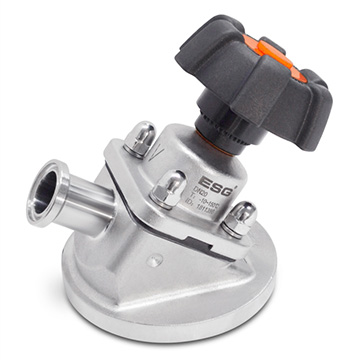

Серия А21
Донные мембранные клапаны с ручным приводом
• DN15 - DN50
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение tri-clamp по стандарту ASME BPE
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Ручной привод
Серия А20
Донные мембранные клапаны
с пневматическим приводом
• DN15 - DN50
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение tri-clamp по стандарту ASME BPE
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Пневматический привод (нормально закрытый или нормально открытый)
• Пневматический привод из нержавеющей стали 304 (CF8)
• Комплектация: датчики положения, позиционер, пилотный клапан, ограничитель хода

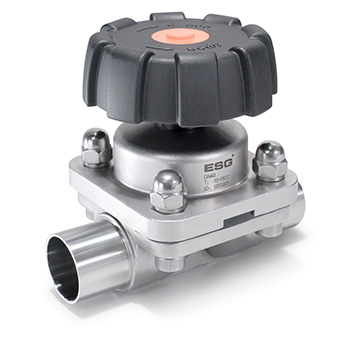

Серия A01
Мембранные клапаны с ручным приводом
• DN8 - DN80
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp, фланцевое по стандарту DIN, ASME BPE, ISO, SMS
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Ручной привод

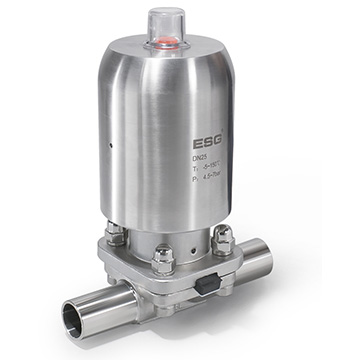

Серия А00
Мембранные клапаны пневматическим приводом
• DN8 - DN80
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp, фланцевое по стандарту DIN, ASME BPE, ISO, SMS
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Пневматический привод (нормально закрытый
или нормально открытый)
• Пневматический привод из нержавеющей
стали 304 (CF8)
• Комплектация: датчики положения, позиционер, пилотный клапан, ограничитель хода
Серия А02
Регулирующие мембранные клапаны с пневматическим приводом и позиционером
• DN8 - DN80
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp, фланцевое
по стандарту DIN, ASME BPE, ISO, SMS
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Пневматический привод из нержавеющей
стали 304 (CF8)
• Напряжение питания 24 В ± 10% постоянного тока
• Управляющий сигнал 0/4-20 мА или 0-5/10 В постоянного тока

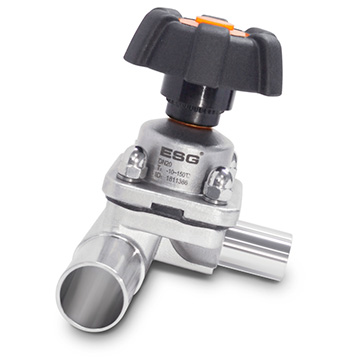

Серия А11
Мембранные Т-клапаны с ручным приводом
• DN15 - DN50
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp
по стандарту DIN, ASME BPE
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Ручной привод
Серия А43
Мембранные U-клапаны с ручным приводом
• DN15 - DN50
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp
по стандарту DIN, ASME BPE
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Ручной привод
Серия А50/52
Комбинации мембранных клапанов
Различные конфигурации, см. каталог
• Надёжное сварное соединение сделанное
на заводе-изготовителе клапанов DN8 - DN80
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp по стандарту DIN, ASME BPE, ISO, SMS
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Ручной привод
• Пневматический привод (нормально закрытый или нормально открытый)
• Пневматический привод из нержавеющей стали 304 (CF8)
• Комплектация: датчики положения, позиционер, пилотный клапан, ограничитель хода
Мембранные клапаны широко используются в фармацевтической и химической промышленности, при производстве продуктов питания и напитков благодаря большой пропускной способности и отсутствию застойных зон. Безопасность, надёжность и ресурс мембранных клапанов, во многом, зависит от характеристик и качества мембраны.
Донные мембранные клапаны устанавливаются на дно ёмкости (бака) посредством сварного соединения и используются для быстрого опорожнения. Важными особенностями донных мембранных клапанов являются упрощение процесса перемешивания рабочей среды (в зависимости от технологического процесса) и отсутствие мертвых зон, что обеспечивает слив без остатков всего содержимого ёмкости (бака).

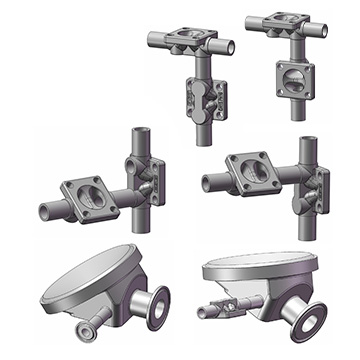

Клапанные блоки изготавливаются из цельного куска металла на токарно-фрезерных станках с ЧПУ по техническому заданию заказчика. Значительными преимуществами клапанных блоков, по сравнению с клапанными сборками, являются компактные размеры и отсутствие сварных швов, что упрощает процессы установки (монтажа) и валидации, последующей эксплуатации и технического обслуживания. Конструкция клапанных блоков неповторима и уникальна, что способствует защите know-how производителя системного решения (системы водоподготовки, биореактора с обвязкой и т. п.) от копирования конкурентами, она оптимизирована с точки зрения быстроты их опорожнения.

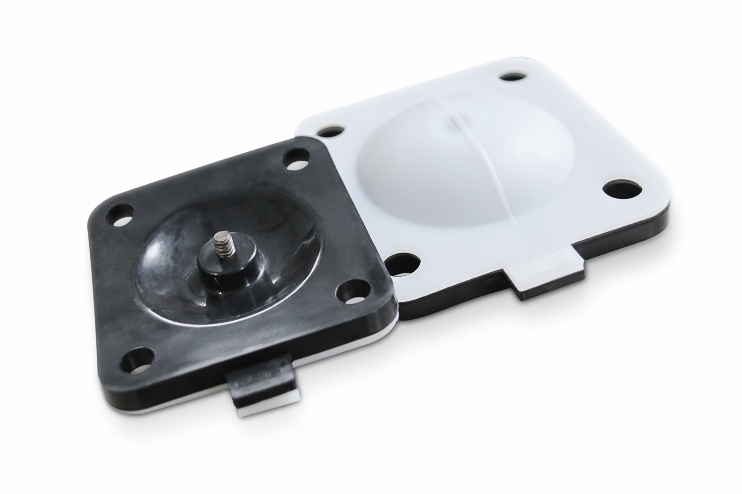

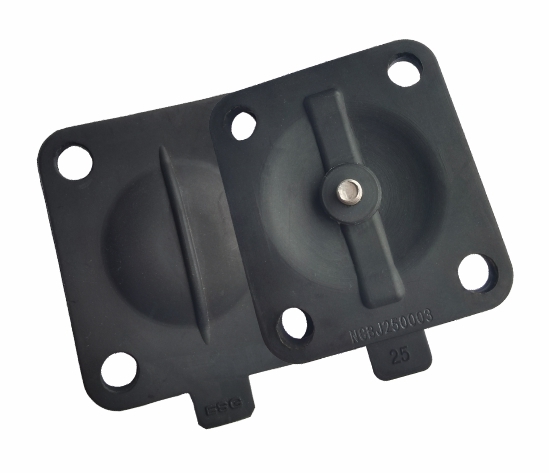

Мембрана — это «душа» клапана. Двойная мембрана PTFE+EPDM, качество исполнения которой не подлежит сомнению благодаря многочисленным заводским испытаниям и опыту промышленной эксплуатации, может быть использована в асептических и гигиенических процессах на различных производствах. Мембраны производятся на заводе ESG из качественного сырья и являются собственной разработкой компании.
Особое внимание при их производстве уделяется плотности, гибкости и гладкости. Мембраны ESG, благодаря их свойствам, можно использовать в высокотемпературных применениях, таких как SIP-мойки, автоклавирование.
Мембраны ESG соответствуют стандартам FDA 21CFR 177.1550 и USP40-NF25, популярным среди фармацевтических производств и производителей продуктов питания и напитков.

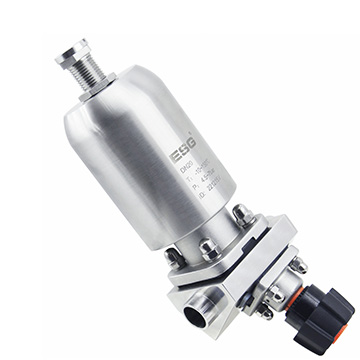

Серия А4
Блоки (i-блоки) мембранных клапанов
Конфигурация по техническому заданию заказчика
• DN8 - DN80
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp по стандарту DIN, ASME BPE, ISO, SMS
• Мембрана из EPDM, EPDM+PTFE (двойная)
• Полировка внутренней поверхности Ra ≤ 0.4 мкм
• Ручной привод, пневматический привод (нормально закрытый или нормально открытый)
• Пневматический привод из нержавеющей стали 304 (CF8)
• Комплектация: датчики положения, позиционер, пилотный клапан, ограничитель хода
