Седельные клапаны

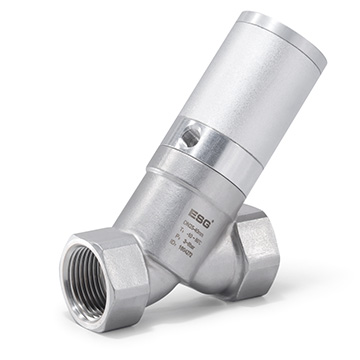

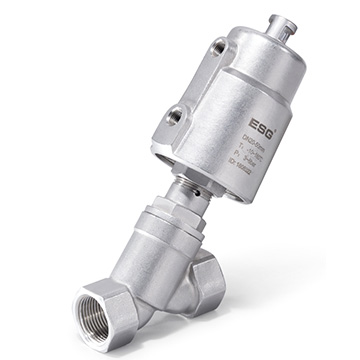

Седельные клапаны с пневматическим приводом

• DN8 - DN80
• Рабочее давление до 16 бар
• Корпус из нержавеющей стали 304 (CF8), 316 (CF8M) или 316L (CF3M)
• Присоединение резьбовое, под сварку, tri-clamp по ASME/ASME BPE
• Уплотнения из PTFE (180 или 220°С)
• Отсечной или регулирующий запорный элемент
• Пневматический привод (нормально закрытый, нормально открытый или двойного действия)
• Пневматический привод из нержавеющей стали 304 (CF8) или AL (от DN50)
• Комплектация: ручной дублёр/ограничитель хода, датчик приближения, датчики положения, позиционер, пилотный клапан

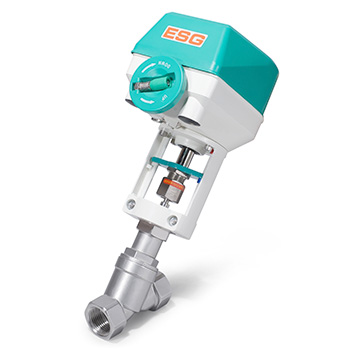

Регулирующие седельные клапаны
с электрическим приводом


• DN15 - DN100
• Рабочее давление до 16 бар
• Корпус из нержавеющей стали 304 (CF8), 316 (CF8M) или 316L (CF3M)
• Присоединение резьбовое, под сварку, tri-clamp, фланцевое по многочисленным стандартам
• Уплотнения из PTFE (180 или 220°С)
• Регулирующий запорный элемент
• Напряжение питания 24 или 220 В переменного тока
• Управляющий сигнал 4-20 мА или 0-10 В постоянного тока

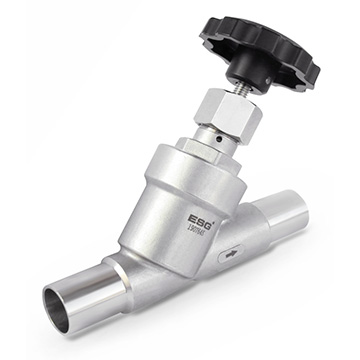

Седельные клапаны c ручным приводом

• DN8 - DN65
• Рабочее давление до 16 бар
• Корпус из нержавеющей стали 304 (CF8), 316 (CF8M) или 316L (CF3M)
• Присоединение резьбовое, под сварку, tri-clamp по ASME/ASME BPE
• Уплотнения из PTFE (180 или 220°С)
• Отсечной или регулирующий запорный элемент

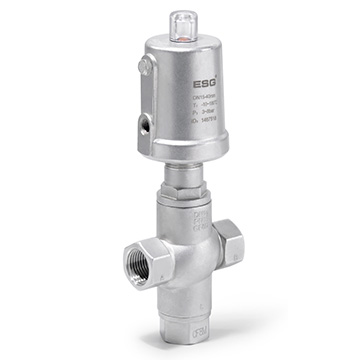

Трехходовые седельные клапаны
с пневматическим приводом

• DN15 - DN50
• Рабочее давление до 16 бар
• Корпус из нержавеющей стали 316 (CF8M) или 316L (CF3M)
• Присоединение резьбовое, tri-clamp по стандарту DIN, ISO, ASME
• Уплотнения из PTFE (180°С)
• Отсечной или регулирующий запорный элемент
• Пневматический привод (нормально закрытый или двойного действия)
• Пневматический привод из нержавеющей стали 304 (CF8)
• Комплектация: ручной дублёр/ограничитель хода, датчик приближения, датчики положения, позиционер, пилотный клапан

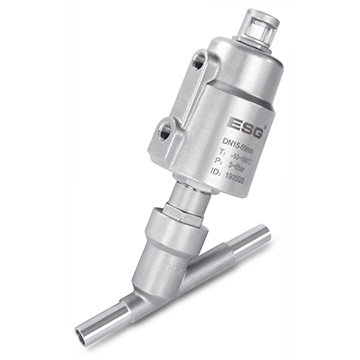

Седельные клапаны с пневматическим приводом

• DN15 - DN50
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 304 (CF8), 316 (CF8M) или 316L (CF3M)
• Присоединение резьбовое, под сварку, tri-clamp по ASME/ASME BPE
• Уплотнения из PTFE (150°С)
• Изолирующая пневматический привод мембрана предотвращает заклинивание штока клапана из-за кристаллизации среды или её повышенной вязкости
• Отсечной запорный элемент
• Пневматический привод (нормально закрытый или двойного действия)
• Пневматический привод из нержавеющей стали 304 (CF8)
• Комплектация: ручной дублёр/ограничитель хода, датчик приближения, пилотный клапан

Седельные клапаны с пневматическим приводом

• DN16 - DN80
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 304 (CF8), 316 (CF8M) или 316L (CF3M)
• Присоединение: быстроразъемный фланец для вакуумных систем (KF vacuum flange DIN28403)
• Уплотнения из EPDM/FPM (до 150°С)
• Подходит для работы с вакуумом
• Отсечной или регулирующий запорный элемент
• Пневматический привод (нормально закрытый или двойного действия)
• Пневматический привод из нержавеющей стали 304 (CF8) или AL (для DN80)
• Комплектация: ручной дублёр/ограничитель хода, датчик приближения, датчики положения, позиционер, пилотный клапан

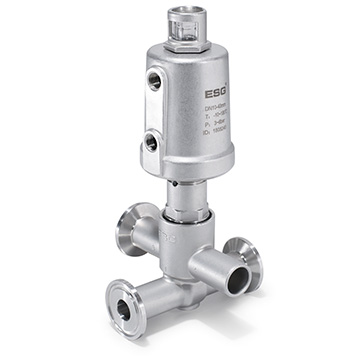

Модульные седельные клапаны
с пневматическим приводом

• DN10, DN20, DN25
• Рабочее давление до 16 бар
• Корпус из нержавеющей стали 316 (CF8M) или 316L (CF3M)
• Присоединение tri-clamp по стандарту ISO
• Уплотнения из PTFE (180°С)
• Отсечной запорный элемент
• Пневматический привод (нормально закрытый или двойного действия)
• Пневматический привод из нержавеющей стали 304 (CF8)
• Комплектация: ручной дублёр/ограничитель хода, датчик приближения, датчики положения, пилотный клапан

Регулирующие седельные клапаны
с пневматическим приводом и выносным позиционером

• DN4 - DN100
• Рабочее давление до 16 бар
• Корпус из нержавеющей стали 304 (CF8), 316 (CF8M) или 316L (CF3M)
• Присоединение резьбовое, под сварку, tri-clamp, фланцевое по многочисленным стандартам
• Уплотнения из PTFE (180 или 220°С)
• Регулирующий запорный элемент
• Пневматический привод (нормально закрытый, нормально открытый)
• Пневматический привод из нержавеющей стали 304 (CF8) или AL (от DN50)
• Напряжение питания 24 В ± 10% постоянного тока
• Управляющий сигнал 0/4-20 мА или 0-5/10 В постоянного тока

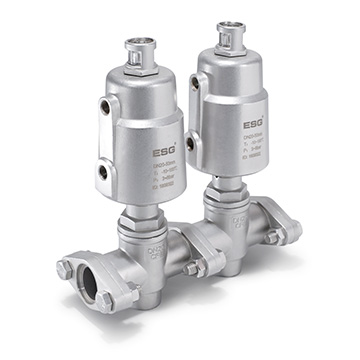

Коллекторные седельные клапаны
с пневматическим приводом

• DN15, DN20, DN25
• Рабочее давление до 16 бар
• Корпус из нержавеющей стали 304 (CF8), 316 (CF8M) или 316L (CF3M)
• Присоединение резьбовое, под сварку
по стандарту DIN, ISO, фланцевое Diamond flange
• Уплотнения из PTFE (180 или 220°С)
• Отсечной запорный элемент
• Пневматический привод (нормально закрытый или двойного действия)
• Пневматический привод из нержавеющей стали 304 (CF8)
• Комплектация: ручной дублёр/ограничитель хода, датчик приближения, датчики положения, пилотный клапан

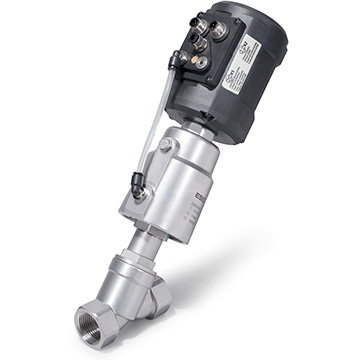

Регулирующие седельные клапаны
с пневматическим приводом и позиционером


• DN4 - DN100
• Рабочее давление до 16 бар
• Корпус из нержавеющей стали 304 (CF8), 316 (CF8M) или 316L (CF3M)
• Присоединение резьбовое, под сварку, tri-clamp, фланцевое по многочисленным стандартам
• Уплотнения из PTFE (180 или 220°С)
• Регулирующий запорный элемент
• Пневматический привод (нормально закрытый, нормально открытый)
• Пневматический привод из нержавеющей стали 304 (CF8) или AL (от DN50)
• Напряжение питания 24 В ± 10% постоянного тока
• Управляющий сигнал 0/4-20 мА или 0-5/10 В постоянного тока

Регулирующие седельные клапаны
с пневматическим приводом и позиционером

• DN1,5 - DN10
• Рабочее давление до 10 бар
• Корпус из нержавеющей стали 316L (CF3M)
• Присоединение под сварку, tri-clamp по ASME BPE
• Уплотнения из PTFE (150°С)
• Регулирующий запорный элемент
• Пневматический привод (нормально закрытый)
• Пневматический привод из нержавеющей стали 304 (CF8)
• Напряжение питания 24 В ± 10% постоянного тока
• Управляющий сигнал 0/4-20 мА или 0-5/10 В постоянного тока

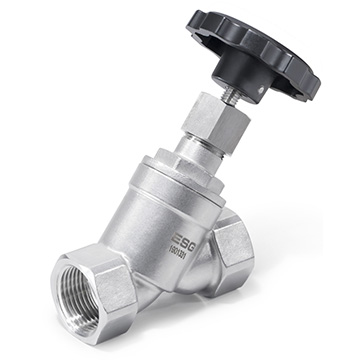

Седельные клапаны c ручным приводом

• DN8 - DN65
• Рабочее давление до 16 бар
• Корпус из нержавеющей стали 304 (CF8), 316 (CF8M) или 316L (CF3M)
• Присоединение резьбовое, под сварку, tri-clamp,
фланцевое по многочисленным стандартам
• Уплотнения из PTFE (180 или 220°С)
• Отсечной или регулирующий запорный элемент

Седельные клапаны с пневматическим приводом

• DN8 - DN100
• Рабочее давление до 16 бар
• Корпус из нержавеющей стали 304 (CF8), 316 (CF8M) или 316L (CF3M)
• Присоединение резьбовое, под сварку, tri-clamp, фланцевое по многочисленным
стандартам
• Уплотнения из PTFE (180 или 220°С)
• Отсечной или регулирующий запорный элемент
• Пневматический привод (нормально закрытый,
нормально открытый или двойного действия)
• Пневматический привод из нержавеющей
стали 304 (CF8) или AL (от DN50)
• Комплектация: ручной дублёр/ограничитель хода, датчик приближения, датчики положения, позиционер, пилотный клапан

Серия KT-18/28

Регулирующие седельные клапаны
с пневматическим приводом и позиционером

• DN15 - DN250
• Рабочее давление до 63 бар
• Рабочая температура до 600°С
• Корпус из углеродистой или нержавеющей стали WCB, WC6, CF8, CF8M
• Присоединение фланцевое по стандарту
DIN, ASME, GB
• Различные формы запорного элемента
• Пневматический привод с позиционером или электрический привод
• Дополнительная комплектация: ручной дублер, защита штока клапана от пыли

Серия KT-28

Седельные клапаны с пневматическим приводом
Проходные и трехходовые

• DN15 - DN250
• Рабочее давление до 63 бар
• Рабочая температура до 600°С
• Корпус из углеродистой или нержавеющей стали WCB, WC6, CF8, CF8M
• Присоединение фланцевое по стандарту
DIN, ASME, GB
• Различные формы запорного элемента
• Пневматический привод (нормально закрытый, нормально открытый)
• Комплектация: позиционер, ручной дублер, защита штока клапана от пыли

Трехходовые регулирующие седельные клапаны

• DN15 - DN100
• Рабочее давление до 16 бар
• Рабочая температура до 600°С
• Корпус из чугуна с шаровидным графитом GJS400-18
• Присоединение фланцевое по стандарту
DIN, ASME, GB
• Различные формы запорного элемента
• Пневматический привод с позиционером или электрический привод
• Дополнительная комплектация: ручной дублер, защита штока клапана от пыли
